Технические характеристики:
-
Номинальное усилие, кН (т.с.) - 0,01 (0,001); 0,02 (0,002); 0,05 (0,005); 0,1 (0,01); 0,2 (0,02); 0,5 (0,05); 1,0 (0,1); 2,0 (0,2); 5,0 (0,5);
-
Категория точности - 0,06; 0,10; 0,25;
-
Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В - 1,0;
-
Начальный коэффициент передачи (НКП) от номинального значения РКП, не более, % - 2,5;
-
Сопротивление мостовой схемы входное, Ом - 760±4,0;
-
Сопротивление мостовой схемы выходное, Ом - 800±8,0;
-
Диапазон рабочих температур (группа исполнения), °С - -10…+50 (С3);
-
Степень защиты оболочки - IPХХ;
-
Напряжение питания постоянным током, не более, В - 12;
-
Масса, кг - 0,6.
Для подключения к вторичным преобразователям датчики изготавливаются с разъёмом.
|
|

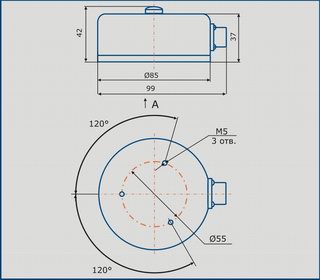

Габаритно-присоединительные размеры (мм)
Пример обозначения при заказе:
9002 ДСТ-5,0-0,10-СЗ
-
9002 ДСТ - обозначение датчика;
-
5,0 - номинальное усилие, кН;
-
0,10 - категория точности;
-
СЗ - группа исполнения.
|
Схема подключения
|
