4184 ДСТ Датчик силоизмерительный тензорезисторный

Тип датчика - консольная балка. Принцип действия - деформация сдвига. Датчик применяется в бункерных весах и дозирующих устройствах; платформенных весах. Пример обозначения при заказе: 4184 ДСТ-100Р-0,10-С4-IP67 4184 ДСТ - обозначение датчика; 100 - номинальное усилие, кН; Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом); 0,10 - категория точности; С4 - группа исполнения; IP67 - степень защиты оболочки.

Технические характеристики:

Номинальное усилие	кН	10,0; 20,0; 50,0; 100,0; 200,0
Категория точности	-	0,06; 0,10
Рабочий коэффициент передачи (РКП) при номинальной нагрузке	мВ/В	1,5
Начальный коэффициент передачи (НКП) от номинального значения РКП	%, не более	2,5
Сопротивление мостовой схемы входное	Ом	380±2,0
Сопротивление выходной схемы выходное	Ом	400±4,0
Диапазон рабочих температур (группа исполнения)	°С	-30…+50 (С4); -50…+50 (Д3)
Степень защиты оболочки	-	IP67
Напряжение питания постоянным током	В, не более	12
Масса	кг	1,5…10,6

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

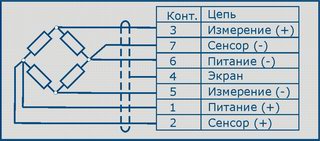

Схема подключения а) исполнение с кабельным выводом б) исполнение с разъёмом

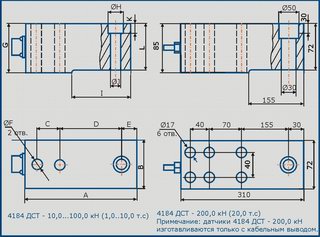

Габаритно-присоединительные размеры Номинальное усилие, кН A B C D E ÆF 10,0 196 30 80 80 10 10,2 G ÆH I ÆJ K L 47 14 76 М12´1 22 44 Номинальное усилие, кН A B C D E ÆF 50,0; 100,0 220 48 67 98 20 21 G ÆH I ÆJ K L 58 30 98 18 15 48
