4126 ДСТ Датчик силоизмерительный тензорезисторный

Тип датчика - цилиндр. Принцип действия - деформация сжатия. Датчик применяется в бункерных весах и дозирующих устройствах; автомобильных весах; вагонных весах. Пример обозначения при заказе: 4126 ДСТ-100Р-0,25-С4-IP54 4126 ДСТ - обозначение датчика; 100 - номинальное усилие, кН; Р - исполнение датчика (К - с кабельным выводом, Р - с разъёмом); 0,25 - категория точности; С4 - группа исполнения; IP54 - степень защиты оболочки.

Технические характеристики:

Номинальное усилие	кН	100,0; 200,0; 500,0; 1000,0; 1500,0; 2000,0
Категория точности	-	0,25
Рабочий коэффициент передачи (РКП) при номинальной нагрузке	мВ/В	1,5
Начальный коэффициент передачи (НКП) от номинального значения РКП	%, не более	2,5
Сопротивление мостовой схемы входное	Ом	380±2,0
Сопротивление мостовой схемы выходное	Ом	400±4,0
Диапазон рабочих температур (группа исполнения)	°С	-30…+50 (С4); -50…+50 (Д3)
Степень защиты оболочки	-	IP54
Напряжение питания постоянным током	В, не более	12
Масса	кг	1,1…8,5

Для подключения к вторичным преобразователям датчики изготавливаются с кабельным выводом или герметичным разъёмом.

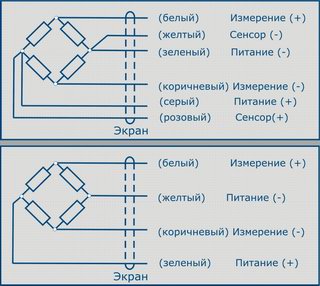

Схема подключения а) исполнение с кабельным выводом б) исполнение с разъёмом

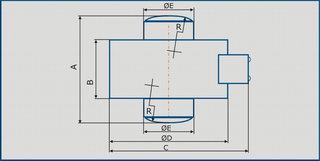

Габаритно-присоединительные размеры Номинальное усилие, кН A B C ÆD ÆE R 100,0 65 41 116 73 18,5 60 200,0 75 47 123 89 27,5 70 500,0 90 52 140 100 44,5 100 1000,0 110 62 160 120 64,5 110 1500,0 124 66 180 140 74,5 140 2000,0 140 72 200 160 84,5 160
