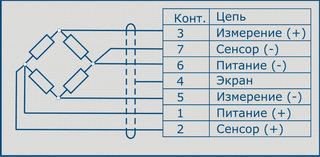

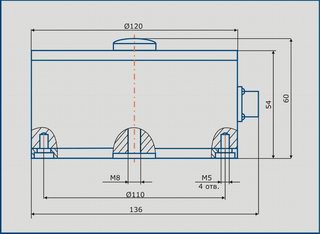

1909 ДСТ Датчик силоизмерительный тензорезисторный Тип датчика - двухопорная балка. Принцип действия - деформация изгиба. Датчик применяется в бункерных весах и дозирующих устройствах; платформенных весах; подвесных бункерных весах и дозирующих устройствах. Пример обозначения при заказе 1909 ДСТ-5,0-0,10-ДЗ 1909 ДСТ - обозначение датчика; 5,0 - номинальное усилие, кН; 0,10 - категория точности; ДЗ - группа исполнения.                     Технические характеристики Номинальное усилие кН 0,1; 0,15; 0,2; 0,25; 0,32; 0,4; 0,5; 0,63; 1,0; 1,25; 1,5; 2,0; 2,5; 4,0; 5,0; 6,0; 10,0 Категория точности - 0,10 Рабочий коэффициент передачи (РКП) при номинальной нагрузке мВ/В 2,0 Начальный коэффициент передачи (НКП) от номинального значения РКП %, не более 0,5 Сопротивление мостовой схемы входное Ом 760±4,0 Сопротивление мостовой схемы выходное Ом 800±8,0 Диапазон рабочих температур (группа исполнения) °С -50…+50 (Д3) Степень защиты оболочки - IPХХ Напряжение питания постоянным током В, не более 24 Масса кг 1,3…2,6   Для подключения к вторичным преобразователям датчики изготавливаются с разъёмом.                         Схема подключения Габаритно-присоединительные размеры
