1925 ИС-М (до 5 кН) Датчик силоизмерительный тензорезисторный

Тип датчика - балка-рамка. Принцип действия - деформация изгиба (растяжения). Датчик используется для проведения работ на испытательных стендах и разрывных машинах.       Пример обозначения при заказе: 1925 ИС-М-5,0-1,0-В1 1925 ИС-М - обозначение датчика; 5,0 - номинальное усилие, кН; 1,0 - категория точности; В1 - группа исполнения.

Технические характеристики:

Номинальное усилие	кН	0,05; 0,5; 5,0
Категория точности	-	1,0
Рабочий коэффициент передачи (РКП) при номинальной нагрузке	мВ/В	2,0
Начальный коэффициент передачи (НКП) от номинального значения РКП	%, не более	2,5
Сопротивление мостовой схемы входное	Ом	450±20,0
Сопротивление мостовой схемы выходное	Ом	400±6,0
Диапазон рабочих температур (группа исполнения)	°С	+10…+35 (В1)
Степень защиты оболочки	-	IPХХ
Напряжение питания постоянным током	В, не более	12
Масса	кг	0,5

Для подключения к вторичным преобразователям датчики изготавливаются с разъёмом.

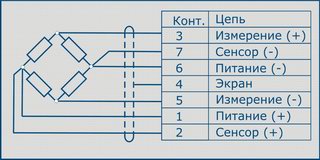

Схема подключения

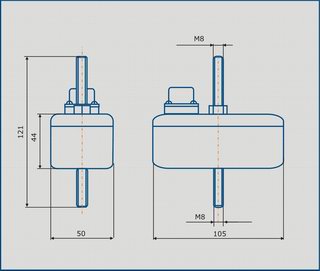

Габаритно-присоединительные размеры
