Система шарнирного соединения конвейерных лент

Типы соединений лент Конвейерные ленты в зависимости от типа, конструкции и вида исполнения могут быть состыкованы методами горячей или холодной вулканизации, а также с помощью механических соединений (разъёмный и неразъёмный стык). Механические соединения являются наиболее распространёнными соединениями на подземных ленточных конвейерах. Они позволяют быстро и легко соединять и разъединять конвейерные ленты. Для осуществления стыковки не требуется специального помещения и громоздкого оборудования.

Виды механических соединений

При механическом способе в зависимости от конструкции соединителей различаются жёсткие (неразъёмные) и подвижные (разъёмные) шарнирные соединения.
Разъёмные (шарнирные) соединения выполняются при помощи стальных шарнирных пластин на заклёпках и гибких металлических стержней.
Технология выполнения стыковых соединений с помощью шарниров довольно проста. Край конвейерной ленты обрезается под прямым углом и на торцы ленты крепятся шарниры, через которые (после совмещения концов ленты) продевается гибкий металлический стержень.
Механические разъёмные соединения применяются, как правило, на телескопических участковых конвейерах, где существует необходимость частого сокращения или удлинения конвейера вслед за подвиганием очистного или подготовительного забоя. Применяются они также и в качестве временных (аварийных) соединений конвейерных лент на магистральных конвейерах.

Преимущества данного вида соединения:

• Простота и низкая трудоёмкость монтажа;
• Высокая прочность стыкового соединения;
• Равномерное распределение усилия натяжения ленты на всю ширину;
• Обеспечение плавного прохождения ленты по роликам и барабанам;
• Защитное гальваническое (цинковое) покрытие;
• Безопасный монтаж ленты в подземных условиях с помощью переносной установки УШСЛ и молотка.

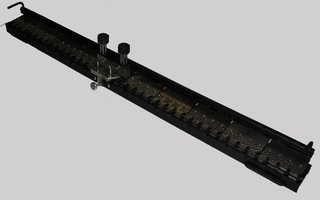

  Устройство шарнирного соединения (сшивки) конвейерной ленты УШСЛ-02

  Устройство для шарнирного соединения лент предназначено для быстрого (один стык в течение одного часа) крепления шарнирного соединения на резинотканевой транспортёрной ленте шириной 800...1600 мм и толщиной 10...18 мм. Комплект поставки включает:     балка с закреплёнными пластинами, фиксаторами и направляющими; загонщик; ведущий блок; прижим ленты; кувалда; боёк; баллончик с силиконовой смазкой; фиксатор шарнира; амортизатор.

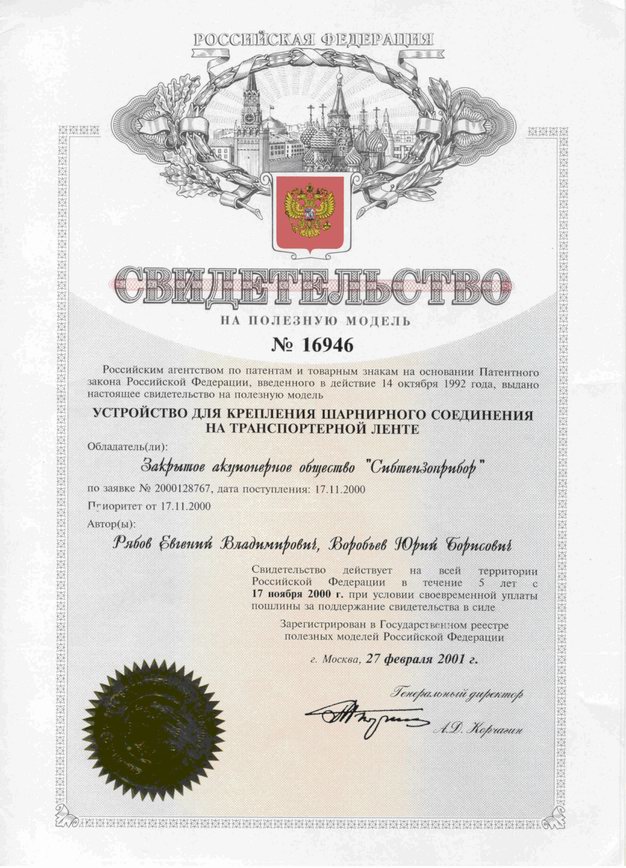

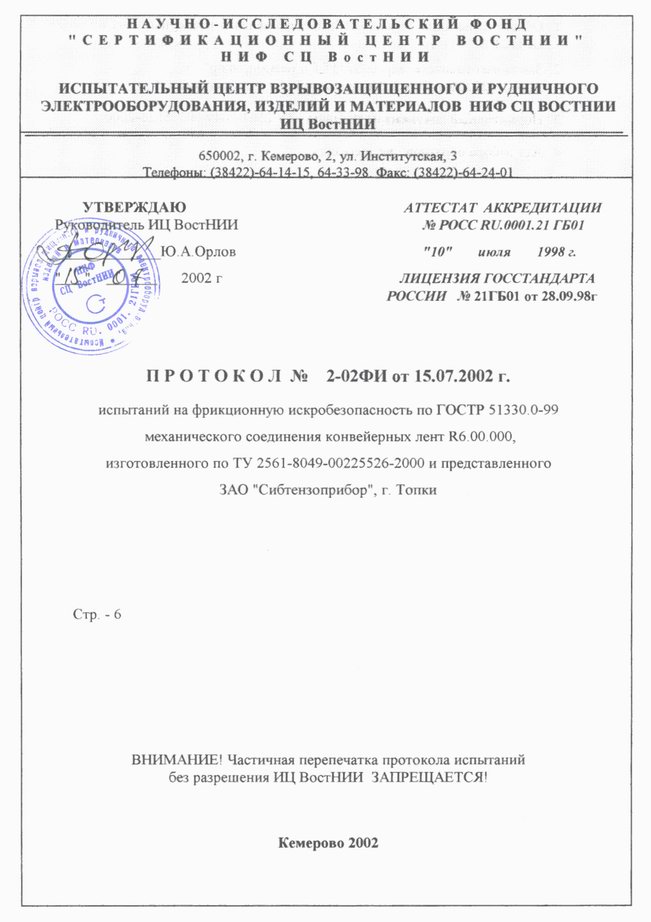

  Данное изделие получило Свидетельство на полезную модель №16946 от Российского Агентства по патентам и товарным знакам и прошло испытания на фрикционную искробезопасность по ГОСТ Р 51330.0-99, что подтверждает Протокол №2-02ФИ от 15.07.2002, выданный Сертификационным центром ВостНИИ.

  Дополнительно в комплект поставки может входить приспособление для резки конвейерной ленты (торец ленты отрезается строго перпендикулярно движению ленты).



  Приспособление для резки конвейерной ленты
