Ролики конвейерные: назначение

Ролики конвейерные предназначены для поддержания ветвей ленты в ленточных конвейерах. Ролики и роликоопоры устанавливаются на элементах става конвейера с возможностью регулирования их положения в горизонтальной плоскости относительно нормали к продольной оси става.

Наши ролики используются для конвейеров, работающих в жёстких условиях рудных и угольных шахт, в том числе шахт, опасных по метану и угольной пыли, для карьеров и обогатительных фабрик, топливоподачи ТЭЦ и коксохимических заводов, объектов металлургических предприятий, портов. Крупнейшими потребителями роликов нашего предприятия являются шахты и обогатительные фабрики Западной и Восточной Сибири.

Наше предприятие выпускает конвейерные ролики следующих видов:

гладкие;
дефлекторные (с кронштейном);
амортизирующие (футерованные резиновыми кольцами).

Гладкие ролики конвейерные

Данные ролики выпускаются диаметром от 76 до 219 мм и длиной от 110 до 2200 мм по ТУ 3149-004-00225526-2004.

Технические характеристики роликов:

· - Диаметр ролика D, мм – 89, 102, 108, 127 (подшипник 205)

127, 133, 152, 159 (подшипник 306)

159 (подшипник 307)

159, 194 и 219 (подшипник 310).

· Длина обечайки L1, мм – согласно ГОСТ 22644 и ГОСТ Р 51984 (160 – 2200; 100, 110 для дефлекторных роликов).

· Допустимый момент сопротивления вращению - по ГОСТ Р 51984.

· 90 – % ресурс роликов по ГОСТ Р 51984.

· Температурный диапазон эксплуатации – от - 40°С до + 40°С.

· скорость движения конвейерной ленты - до 5,0 м/сек;

· высокогерметичный подшипниковый узел, состоящий из:

а) внутреннего уплотнительного кольца;

б) тройного лабиринтного уплотнения;

в) передней защитной крышки (с резиновой манжетой);

· штампованный вкладыш (применение штампованного вкладыша данной конструкции и вышеперечисленные факторы приводят к снижению динамических нагрузок на подшипники, что, в свою очередь, положительно отражается на увеличении срока работы ролика и приводит к повышению надежности);

· пониженная масса вращающихся частей и запрессовка вкладыша обеспечивает минимальный динамический дисбаланс;

· прочная, сварная конструкция "обечайки ролика" для тяжелых режимов эксплуатации;

· полости подшипниковых узлов и наружного уплотнительного кольца в процессе сборки заполняются на 30-50% смазкой «Renolit CXI-2», что обеспечивает надежную работу роликов в любых условиях эксплуатации (высокая запылённость, наличие высокой влажности, воды, угольной пыли и т.д.).

ролики конвейерные - это вращающиеся детали цилиндрической формы, предназначены для поддержания ветвей ленты в ленточных конвейерах, придания ей желобчатой формы и предотвращения смещения ленты в стороны (дефлекторные ролики). Ролики могут применяться в качестве направляющих для транспортируемого груза, чтобы избежать его падения. Для снижения износа ленты конвейерные ролики могут футероваться резиной (футерованные ролики) или обтягиваться резиновыми кольцами (амортизирующие ролики). Ролики являются элементами конвейерного оборудования и относятся к конвейерным комплектующим.

Ролики и роликоопоры устанавливаются на элементах става конвейера с возможностью регулирования их положения в горизонтальной плоскости относительно нормали к продольной оси става.

Амортизирующие ролики различных диаметров, устанавливаются на ленточные конвейера, в местах наибольших нагрузок, например в месте загрузки конвейера. Амортизирующая поверхность такого ролика формируется установкой на металлический ролик резиновых колец различного профиля.

Амортизирующие ролики позволяют защитить подшипник ролика от преждевременного выхода из строя, а также позволяет защитить конвейерную (транспортерную) ленту от повреждений при попадании тяжелого груза на конвейерную ленту.

Пример условного обозначения роликов 02 группы защиты подшипниковых узлов, наружным диаметром 127 мм, с 205 подшипниками и длиной обечайки ролика 360 мм.

Ролики 02-127/205х360 ТУ 3149-004-00225526-2004.

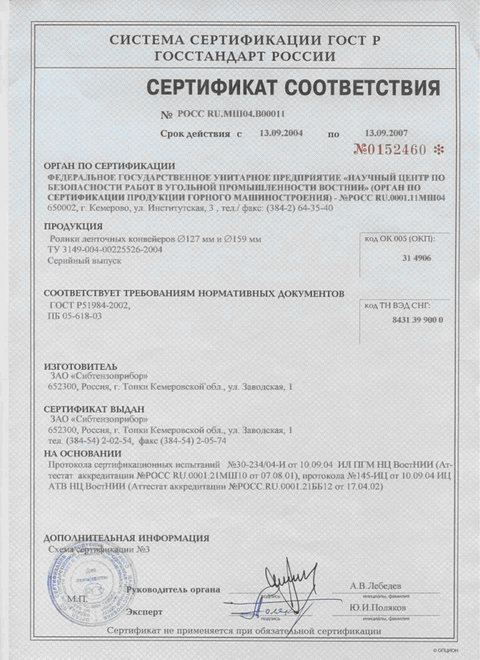

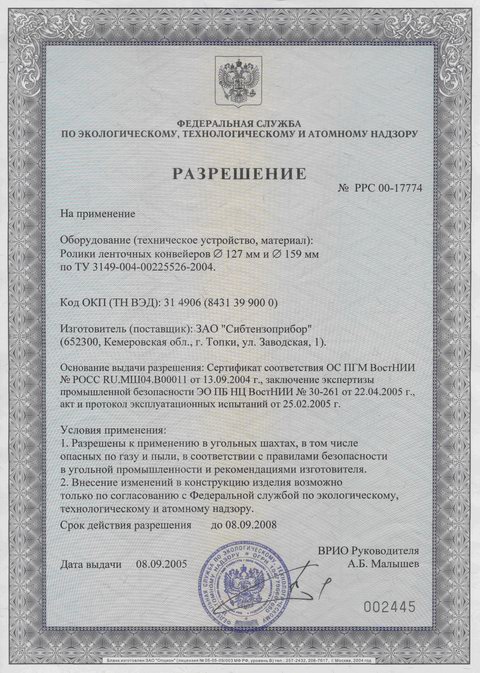

Данному виду продукции выдан Сертификат соответствия №0152460 и Разрешение на применение в угольных шахтах.

группа защиты	тип подшипника	диаметр ролика D, мм
02	205	89, 102, 108, 114
	306	127, 133
	307	152, 159
	310	194, 219

группа защиты

тип подшипника

диаметр ролика D, мм

03м

Группа защиты 02

306

127,159

307

159
