Весы платформенные ВПТ-7201М
 |
|
Технические характеристики
Габаритные размеры платформы, мм Масса, кг длина ширина высота 600 600 105 60 1000 800 145 80 1320 1000 180 140 1320 1000 180 140 1570 1250 180 185 1570 1500 180 210 2000 1250 180 220 2000 2000 180 310 2000 2000 300 450
Наибольший предел взвешивания (НПВ), кг Наименьший предел взвешивания (НмПВ), кг Дискретность отсчёта (d), кг 50 2; 1; 0,4 0,2; 0,1; 0,05 100 4; 2; 1 0,2; 0,1; 0,05 150 1 0,05 200 4; 2 0,2; 0,1 300 10; 4; 2 0,5; 0,2 400 10; 4 0,5; 0,2 500 20; 10; 4 1; 0,5; 0,2 1000 40; 20; 10 2; 1; 0,5 2000 40; 20 2; 1 3000 100; 40; 20 5; 2; 1 4000 100; 40 5; 2; 5000 200; 100; 40 10; 5; 2
Предел допускаемой погрешности: · от НмПВ до 500e % от НПВ 0,2 · свыше 500e до 2000e 0,4 · свыше 2000e 0,6 Высота штанги мм, не более 1000 Электрическое питание (однофазный переменный ток): · напряжение · частота В 220 Гц 50 Рабочий диапазон температур эксплуатации: · грузоприёмного устройства °С -35…+50 · прибора измерительного -10…+45 Потребляемая мощность Вт, не более 1000 Средний срок службы лет, не менее 10
Устройство и принцип действия

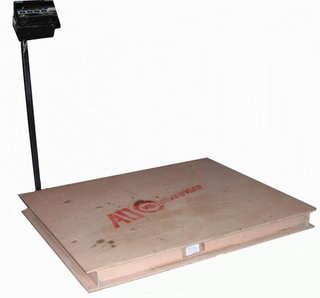

Основой весов платформенных является грузоприемное устройство. Оно состоит из грузоприёмной платформы с четырьмя силоизмерительными тензорезисторными датчиками, которые преобразуют силу тяжести взвешиваемого груза в электрический сигнал. В зависимости от величины электрического сигнала измеритель вырабатывает счетные импульсы, количество которых пропорционально массе взвешиваемого груза. Результаты измерения выводятся на цифровое табло измерительного прибора. Прибор соединен с ГПУ кабелем с контактным разъемом и установлен на штанге.
 |
 |
