Весы платформенные ВЭМП

электромеханические

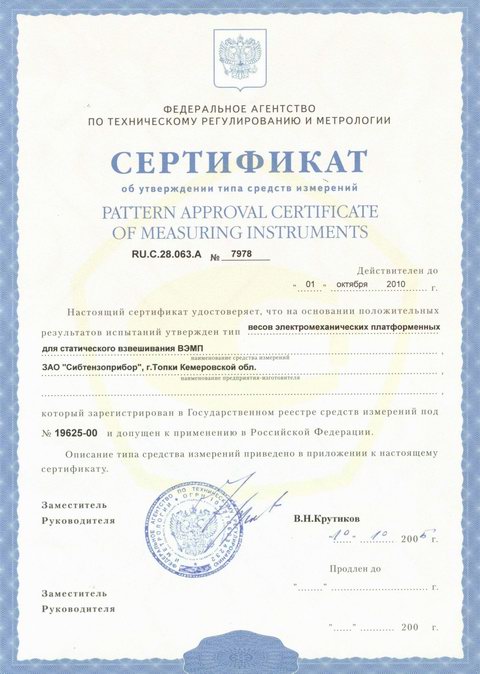

Назначение весов платформенных Весы электромеханические платформенные ВЭМП являются стационарным устройством и предназначены для взвешивания в статическом режиме груза как в таре, так и без тары, размещённого на грузоприёмном устройстве (ГПУ) с целью измерения массы грузов. Весы могут использоваться в различных отраслях промышленности для рациональных решений при поступлении, обработке и отправке грузов. Весы платформенные  электромеханические ВЭМП сертифицированы и занесены в Государственный реестр средств измерений - Сертификат об утверждении типа средств измерений RU.C.28.063.A №7978.

Весы платформенные ВЭМП - Технические характеристики

Габаритные размеры платформы, мм			Масса, кг
длина	ширина	высота
1000	1000	260	170
1320	1000	220	175
1500	1500	260	165
1500	1500	300	210
2000	1250	250	265
2000	1500	300	355
2000	2000	320	430
3000	2000	430	600
4000	2000	430	600
6000	3000	600	2500

Наибольший предел взвешивания (НПВ), кг	Наименьший предел взвешивания (НмПВ), кг	Дискретность отсчёта (d), кг
500 ... 30000	4 ... 40	0,2 ... 20

Продолжительность взвешивания	сек, не более	10
Диапазон компенсации тары	% от НПВ, не менее	40
Вид отсчётного устройства	-	дискретный
Регулировка нуля	-	автоматическая
Класс точности по ГОСТ 29329-92	-	средний
Электрическое питание весов (однофазный переменный ток):
·         напряжение ·         частота	В	220
	Гц	50
Потребляемая мощность	Вт, не более	100
Рабочий диапазон температур эксплуатации:
·         грузоприёмного устройства	°С	-30…+45
·         измерительного прибора		+10…+40
Вероятность безотказной работы за 2000 ч	не менее	0,92
Средний срок службы	лет, не менее	10

Весы платформенные ВЭМП - Устройство и принцип действия

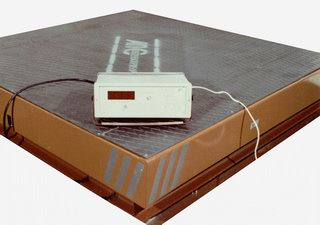

Весы состоят из следующих основных частей

• грузоприёмного устройства с тензометрическими датчиками;
• соединительного кабеля;
• соединительной коробки;
• измерительного прибора.

Грузоприёмное устройство весов платформенных представляет собой сварную металлическую конструкцию, состоящую из нижнего основания, на котором установлены тензометрические датчики, и верхней платформы, закрытой металлическим настилом. Для предотвращения смещения верхней платформы относительно нижнего основания и воздействия незначительных боковых нагрузок, в конструкции ГПУ предусмотрены специальные устройства.
Наличие усиленной четырехопорной конструкции нижнего основания весов является отличительной особенностью весов данного типа и обеспечивает, различными способами, фиксацию ГПУ на месте эксплуатации от возможных перемещений, что позволяет:

• качественно использовать сервисные возможности весов (взвешивание животных, грузовых тележек);
• встраивать и врезать ГПУ весов в существующие устройства;
• использовать весы для взвешивания крупногабаритных и крупнотоннажных грузов;
• не предъявлять к месту установки весов специальных требований (отсутствие традиционного фундамента).

Принцип работы

Принцип работы платформенных весов ВЭМП основан на воздействии груза, размещённого на грузоприёмном устройстве, на тензометрические датчики 9035 ДСТ. Датчики преобразуют нагрузку в электрический сигнал, пропорциональный весу груза. Информация о результатах взвешивания поступает по кабелю в измерительный прибор БУ 4263, где происходит обработка сигнала с последующим отображением результата взвешивания на цифровом табло измерительного прибора.
