Весы автомобильные электромеханические для взвешивания в статике ВЭМА-С
 |
|
Технические характеристики
Рабочий диапазон температур эксплуатации : · грузоприёмного устройства °С -35…+50 · прибора измерительного +10…+40 Электрическое питание (однофазный переменный ток): · напряжение · частота В 220 Гц 50±1 Класс точности весов по ГОСТ 29329 - средний Потребляемая мощность Вт, не более 100 Вероятность безотказной работы весов за 2000 ч - 0,92 Средний срок службы весов лет 10
Наибольший предел взвешивания (НПВ), наименьший предел взвешивания (НмПВ) весов, исполнение грузоприёмных платформ (ГПП), цена поверочного деления (е) весов, число поверочных делений (ne) должны соответствовать значениям, указанным в таблице.
Пределы допускаемой погрешности
Габаритные размеры весов
Исполнение ГПП
Наибольшая грузоподъёмность, т
Габаритные размеры, мм
Масса, кг, не более
01
30
4500×3000×700
2000
02
6000×3000×700
2500
03
25
7500×3000×700
3000
Исполнение ГПП
Наибольшая грузоподъёмность, т
Габаритные размеры, мм
Масса, кг, не более
01
30
4500×3000×700
2000
02
6000×3000×700
2500
03
25
7500×3000×700
3000
|
Пределы взвешивания, т |
Цена поверочного деления e |
Число поверочных делений ne |
Предел допускаемой погрешности при эксплуатации в интервале взвешивания, кг |
|||
|
НПВ |
НмПВ |
от НмПВ до 500e |
свыше 500e до 2000e |
свыше 2000e |
||
|
20 |
0,2 |
10 |
2000 |
10 |
20 |
- |
|
0,4 |
20 |
1000 |
20 |
40 |
- |
|
|
25 |
0,2 |
10 |
2500 |
10 |
20 |
30 |
|
0,4 |
20 |
1250 |
20 |
40 |
- |
|
|
30 |
0,2 |
10 |
3000 |
10 |
20 |
30 |
|
0,4 |
20 |
1500 |
20 |
40 |
- |
|
|
40 |
0,4 |
20 |
2000 |
20 |
40 |
- |
|
1,0 |
50 |
800 |
50 |
100 |
- |
|
|
50 |
0,4 |
20 |
2500 |
20 |
40 |
60 |
|
1,0 |
50 |
1000 |
50 |
100 |
- |
|
|
60 |
0,4 |
20 |
3000 |
20 |
40 |
60 |
|
1,0 |
50 |
1200 |
50 |
100 |
- |
|
Описание
Принцип работы автомобильных весов основан на преобразовании механической нагрузки, действующей на грузоприемное устройство, в электрический сигнал, поступающий от силоизмерительных датчиков на измерительный прибор, с отображением результатов взвешивания в цифровом виде и возможностью его дальнейшей обработки на ПЭВМ и выдачей результатов на печатающее устройство.

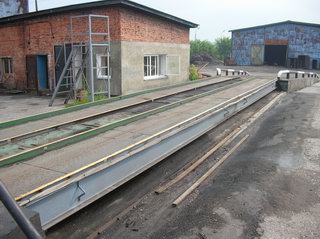

Весы автомобильные являются стационарным устройством для статического взвешивания и состоят из грузоприёмного устройства (ГПУ), комплектуемого в зависимости от заказа одной…тремя грузоприемными платформами (ГПП), прибора измерительного, кабелей. (По требованию заказчика весы ВЭМА-С могут дополнительно комплектоваться ПЭВМ с программным обеспечением и печатающим устройством).
Грузоприёмные платформы автомобильных весов служат для размещения на них взвешиваемого груза. Каждая из платформ представляет собой две разборные несущие конструкции, состоящие из балок, покрытых металлическим настилом. Каждая из платформ опирается на силоизмерительные датчики, установленные на нижнем основании, которое устанавливается на фундамент и крепится к закладным деталям фундамента. Во избежание смещения грузоприёмного устройства при наезде и съезде автотранспорта в конструкции предусмотрены отбойники. Зазор 1…2 мм устанавливается с помощью регулировочных пластин.
Предлагаем скачать опросный лист ( Весы автомобильные ), необходимый при заказе весов ВЭМА-С.
