Универсальный весоизмерительный комплект УВК
Универсальный весоизмерительный комплект УВК предназначен для измерения статических усилий сжатия или растяжения при встраивании его в весо- или силоизмерительные устройства.

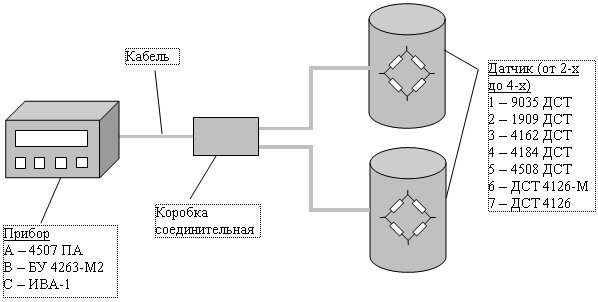

Комплект состоит из группы параллельно соединенных между собой датчиков (от 2-х до 4-х), измерительного прибора и соединенной коробки.
Длина экранированного кабеля для подключения кабеля с прибором от 10 до 250 м (в зависимости от типа прибора).
Технические характеристики
- Номинальное значение нагрузки от 0,1 кН до 1000 кН в зависимости от типа датчиков по заказу потребителя;
- Погрешность комплекта не более 0,1 % от номинального значения нагрузки;
- Электрическое питание комплекта – переменный ток напряжением 220 В частотой 50 Гц;
- Диапазон рабочих температур:
- датчиков: от -50°С до +50°С;
- прибора ИВА-1: от -10°С до +40°С;
- прибора БУ 4263-М2: от +10°С до +40°С;
- прибора 4507 ПА: от +10°С до +50°С.

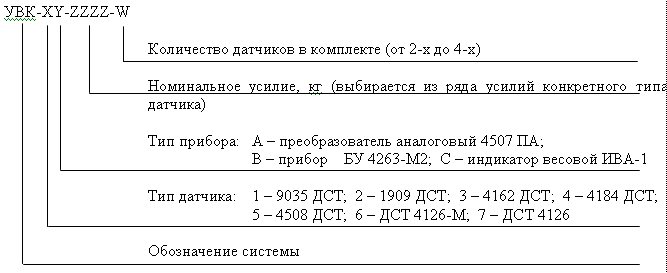

Условное обозначение комплекта
Пример условного обозначения комплекта с тремя датчиками 4508 ДСТ и преобразователем аналоговым 4507 ПА на номинальное усилие 2000 кг: УВК-5А-2000-3.
