Контроллер весовой БУ 4263-М...
|
|
|
|
|

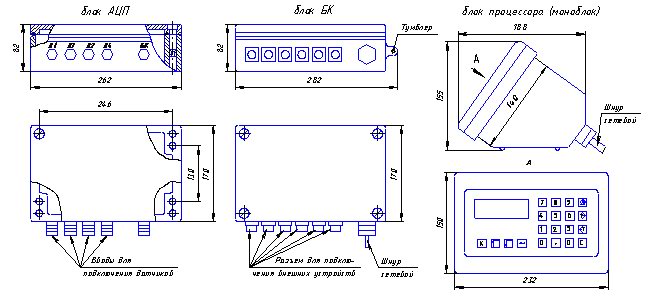

Модули системы БУ 4263-М … |
||
|
|
Блок процессора |
Блок АЦП |
Блок питания и коммутации |
БУ4263-М1 |
P |
P |
P |
|
БУ4263-М2 |
P(моноблок) |
|
|
|
БУ4263-М3 |
|
P |
P |
Технические характеристики
|
|
БУ 4263-М1 |
БУ 4263-М2 |
БУ 4263-М3 |
|
|
Применяемость |
Автомобильные и вагонные весовые системы статического взвешивания |
Платформенные и бункерные системы статического взвешивания |
Автомобильные и вагонные весовые системы динамического взвешивания |
|
|
Длина линии связи, между |
датчиками и блоком АЦП, не более 10 м §блоком АЦП и БК, не более 100 м; §БК и блоком процессора, не более 10 м |
§ датчиками и блоком процессора (моноблоком), не более 10 м |
§ датчиками и блоком АЦП, не более 10 м; § блоком АЦП и БК, не более 100 м |
|
|
Наибольший предел взвешивания (НПВ), кг |
30000, 20000, 15000, 10000, 8000, 6000, 5000, 4000, 3000, 2000, 1500, 1000, 800, 600, 500, 400, 300, 250, 200, 150, 100, 80, 60, 50, 40, 30 |
|||
|
Цена поверочного деления (е = d), кг |
0.002, 0.005, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 2, 5, 10, 20, 50, 100 |
|||
|
Наименьший предел взвешивания (НмПВ), кг |
20е |
|||
|
Число поверочных делений, n |
до 10000 |
|||
|
Максимальная нагрузка, кг |
НПВ + 9е |
|||
|
Количество тензо-датчиков, шт. |
не более 12 |
не более 4 |
не более 12 |
|
|
Датчик тензометрический |
§ рабочий коэффициент передачи (РКП), мВ/В |
0,5…3 |
||
|
§ начальный коэффициент передачи (НКП), мВ/В |
не более 0,1 ± 0,02 |
|||
|
§ входное сопротивление, Ом |
не менее 400 ± 8 |
|||
|
§ выходное сопротивление, Ом |
не менее 400 ± 8 |
|||
|
§ напряжение питания, В |
12 |
|||
|
Выборка массы тары, не менее |
50% от НПВ |
|||
|
|
цифровые сигналы |
аналоговые сигналы |
||
|
Нелинейность, % |
± 0,01 |
± 0,2 |
||
|
Изменение нулевого сигнала при изменении температуры на каждые 10ºС, % |
± 0,01 |
± 0,1 |
||
|
Изменение чувствительности при изменении температуры на каждые 10ºС, % |
± 0,02 |
± 0,1 |
||
|
Изменение сигнала за 8 часов работы, % |
± 0,02 |
± 0,02 |
||
|
Индикатор |
ЖКИ, 2 строки х 16 знаков |
|||
|
Клавиатура |
псевдосенсорная, фольговая |
|||
|
Интерфейс |
RS-232 |
|||
|
Условия эксплуатации: |
§ блока АЦП |
-35°С…+40°С, IP65 |
||
|
§ блока процессора |
+10°С …+40°С, IP54 |
|||
|
§ блока питания и коммутации |
+10°С …+40°С, IP65 |
|||
Питание от однофазной сети 220В +10% - 15%, 50±1 Гц, потребляемая мощность не более 50 Вт.
