Индикатор угла наклона «Вертикаль-20Б»
Назначение:
Индикатор угла наклона «Вертикаль-20Б» предназначен для определения угла наклона при установке рабочих органов и платформ дорожно-строительных и других машин в заданное угловое положение.
Технические характеристики:
Пределы указания угла наклона, угловые градусы от -5 до +5 от -50 до +50 - от - 50 до 0 ºС ±15 - от 0 до +50 ºС ±10 от +20 до -20 - в поперечной плоскости от +2 до -2 24 от -10 до +25 3,5 22,0
Диапазон рабочих температур, ºС
Допустимое отклонение предела угла наклона в диапазоне температур, угловые минуты
Угол установки блока датчиков, угловые градусы
- в продольной плоскости
Номинальное напряжение питания (ток постоянный), В
Допустимое отклонение напряжения питания от номинального значения, %
Потребляемая мощность, В, не более
Масса, кг, не более
Устройство и принцип действия:
Углы наклона рабочих органов и платформ дорожно-строительных и других машин в двух плоскостях преобразуются индикаторами положения маятниковыми в пропорциональные электрические сигналы, подаваемые поочередно на микроамперметр, установленный на указательной панели.

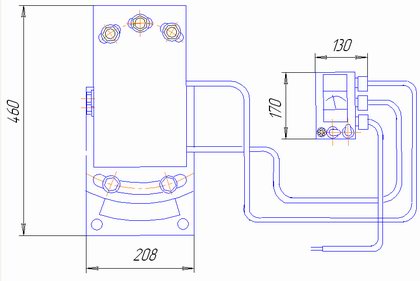

Блок датчиков включает в себя пластину, кронштейн, два датчика, расположенных в двух взаимно перпендикулярных плоскостях, при этом верхний датчик измеряет угол в продольной плоскости (вперед-назад), а нижний датчик – в поперечной (влево-вправо).
Пластина предназначена для крепления блока датчиков на рабочий орган (мачту или штангу). Пластина состоит из собственно пластины, пальца, вокруг которого может поворачиваться кронштейн со шкалой (шкала с делениями в диапазоне ±20°) и пазами, позволяющими изменять нулевые положения шкалы относительно стрелки на кронштейне.
Датчик является устройством, преобразующим его угловое перемещение в электрический сигнал в виде напряжения постоянного тока, величина которого пропорциональна углу наклона корпуса датчика относительно гравитационной вертикали, а знак соответствует направлению углового перемещения.
Конструкция датчика включает в себя:
-
миниатюрный маятниковый датчик линейных ускорений (акселерометр) для строительных машин (ДЛУСДМ);
-
преобразователь напряжения для электропитания акселерометра и остальных электронных блоков;
-
электронный фильтр с частотно-независимым групповым временем задержки с фазовым сдвигом, пропорциональным частоте для обработки выходного сигнала акселерометра;
-
электронный усилитель-преобразователь, предназначенный для согласования выходного электрического сигнала акселерометра с указательной панелью;
-
металлический корпус с разъёмом для установки и герметизации указанных выше элементов.
Электронные блоки индикатора размещены на двух печатных платах.
Указательная панель является блоком, на крышке которого смонтированы: микроамперметр, лампа подсветки шкалы, одновременно сигнализирующая о подаче питания на индикатор, переключатель включения питания, переключатель, обеспечивающий поочередное подключение к микроамперметру датчиков и предохранитель. На стенке панели установлены разъёмы для подключения датчиков и питания. Питание индикатора – от аккумуляторной батареи 24 В, генератора постоянного тока 24 В или трансформатора 220/24 В. Массу машины в качестве второго провода использовать не следует.
При включении тумблера питание подаётся на датчики. При левом положении переключателя к микроамперметру подключается сигнал датчика, расположенного в продольной плоскости (ВН), при правом положении переключателя подключается сигнал датчика, находящегося в поперечной плоскости (ЛП).
