Весы конвейерные ВК-1М, ВК-2М

Весы Конвейерные ВК-2М

Назначение

Весы  конвейерные автоматические непрерывного действия ВК-1М и ВК-2М предназначены для непрерывного взвешивания сыпучих материалов, транспортируемых горизонтальными и наклонными конвейерами, с целью контроля, нормирования и технологического учёта массы материалов.
Весы могут применяться на промышленных, энергетических предприятиях, предприятиях металлургической промышленности, рудниках и т.д.

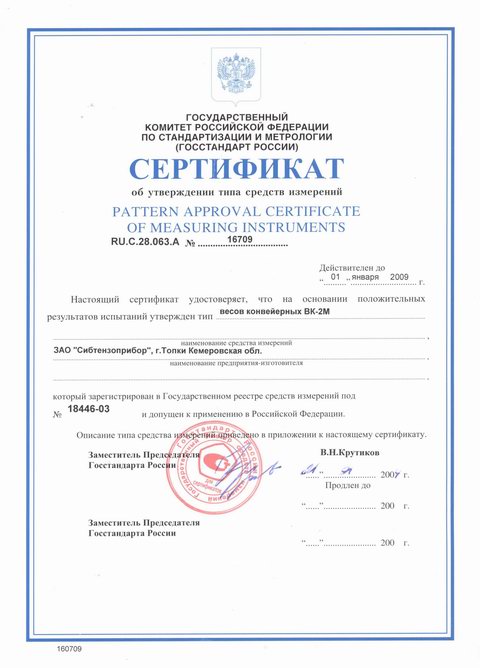

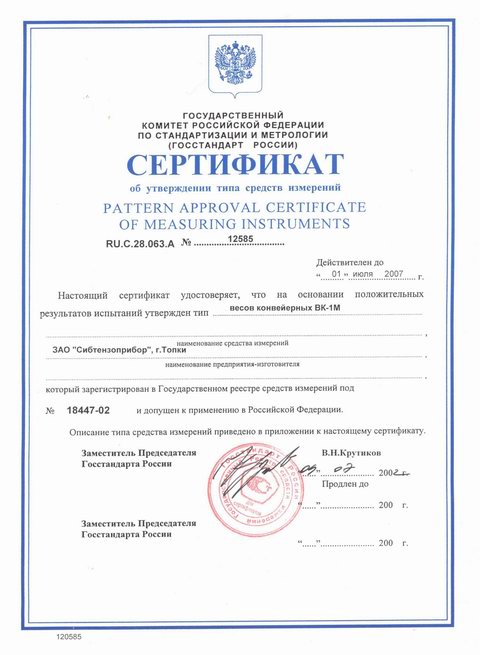

Весы ВК-1М и ВК-2М сертифицированы и занесены в Государственный реестр средств измерений - Сертификат об утверждении типа средств измерений RU.C.28.063.A №12585 и Сертификат об утверждении типа средств измерений RU.C.28.063.A №16709.

Технические характеристики



ВК-1М

ВК-2М

Ширина конвейерной ленты весов

мм

1200, 1400, 1600, 2000

500, 650, 800, 1000, 1200

Габаритные размеры грузоприёмного устройства

-

зависят от ширины ленты

Наибольшая линейная плотность взвешиваемого материала

кг/м

200

100

Скорость движения ленты

м/с, не более

5

Угол наклона конвейера

град, не более

20

Угол наклона боковых роликов

град, не более

30

Предел допускаемой погрешности

%

±0,5; ±1

Наименьшая линейная плотность взвешиваемого материала

кг/м

40

20

Гранулометрический состав

мм, не более

200

Количество весовых роликов (роликоопор)

шт

2

1

Потребляемая мощность

Вт, не более

20

Электрическое питание (однофазный переменный ток):





·         напряжение

В

220

·         частота

Гц

50

Рабочий диапазон температур эксплуатации ГПУ

°C

-35…+50

Масса

кг, не более

235

150

Весы конвейерные ВК обеспечивают отображение на табло тензоизмерительного прибора следующей информации:

  • мгновенное значение нагрузки на датчик веса;
  • производительность конвейера;
  • масса перемещенного материала накопленным итогом;
  • время взвешивания;
  • скорость движения ленты конвейера.

Весы конвейерные ВК могут комплектоваться тензоизмерительными приборами ТК-01, Микросим-06, BW-100, BW-500 (Siemens). Данные приборы имеют индикатор, клавиатуру управления и интерфейс для вывода информации на дублирующее табло или для связи с компьютером (RS232-C).

Устройство и принцип работы

Весы состоят из основных частей:

  • грузоприемное устройство (ГПУ) (рис. 1) с тензорезисторными датчиками 2;
  • роликоопора 3;
  • датчик контроля скорости ленты 4 (ДКС);
  • тензоизмеритель конвейерный 5;
  • болт анкерный 6.

Весы конвейерные ВК-2М Схема

Принцип работы весов конвейерных ВК заключается в измерении нагрузки материала, находящегося на конвейерной ленте, которая нагружает тензодатчики, а также скорости движения ленты и вычисления на их основе значений линейной плотности в единицах массы продукта на единицу длины, производительности конвейера в единицах массы продукта за единицу времени, массы продукта, отгруженного на весах. Все значения зависят от времени, так как конвейер находится в движении.
Информация о результатах взвешивания поступает в прибор тензоизмерительный и отображается на цифровом табло. При необходимости информация может передаваться в систему АСУ на ЭВМ.

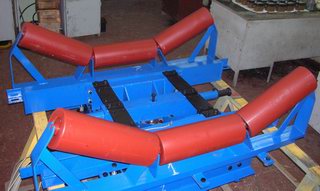

Весы конвейерные ВК-1М

Весы конвейерные ВК-1М

Весы конвейерные ВК-2М

Весы конвейерные ВК-2М

Предлагаем скачать опросный лист, необходимый при заказе весов конвейерных ВК.
